Cómo desmontar un Arai

Pasos para desmontar una Arai (en este caso un RX-7 Corsair):

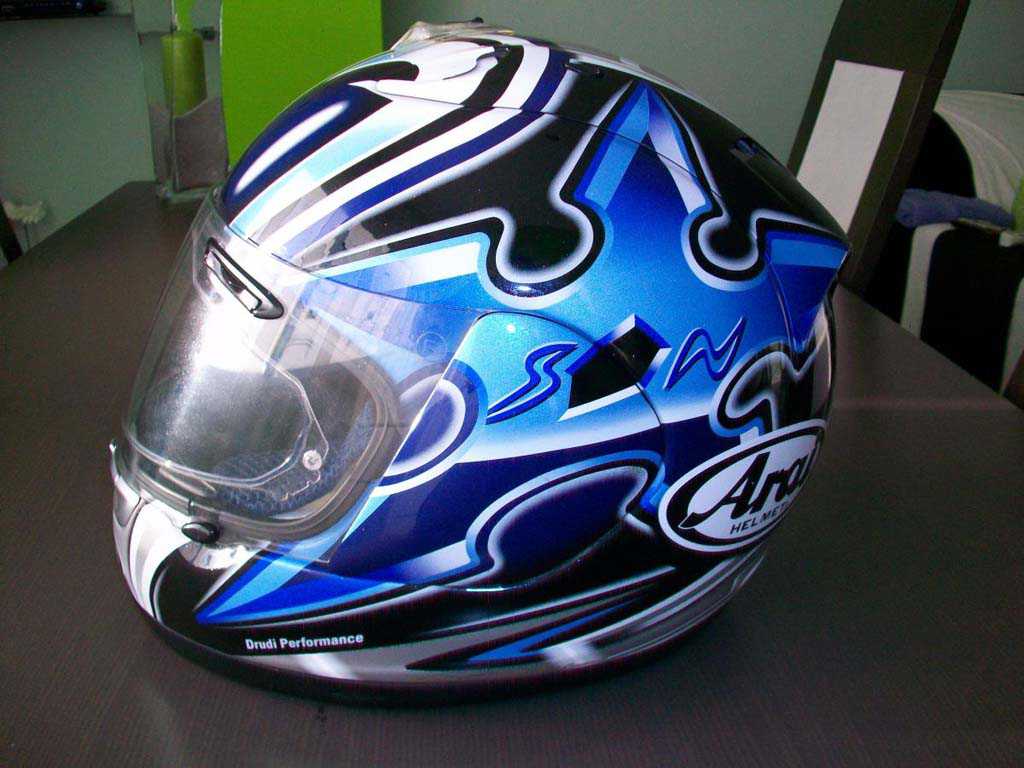

Os presento al paciente:


Primero hay que desmontar la pantalla y las tapas laterales.

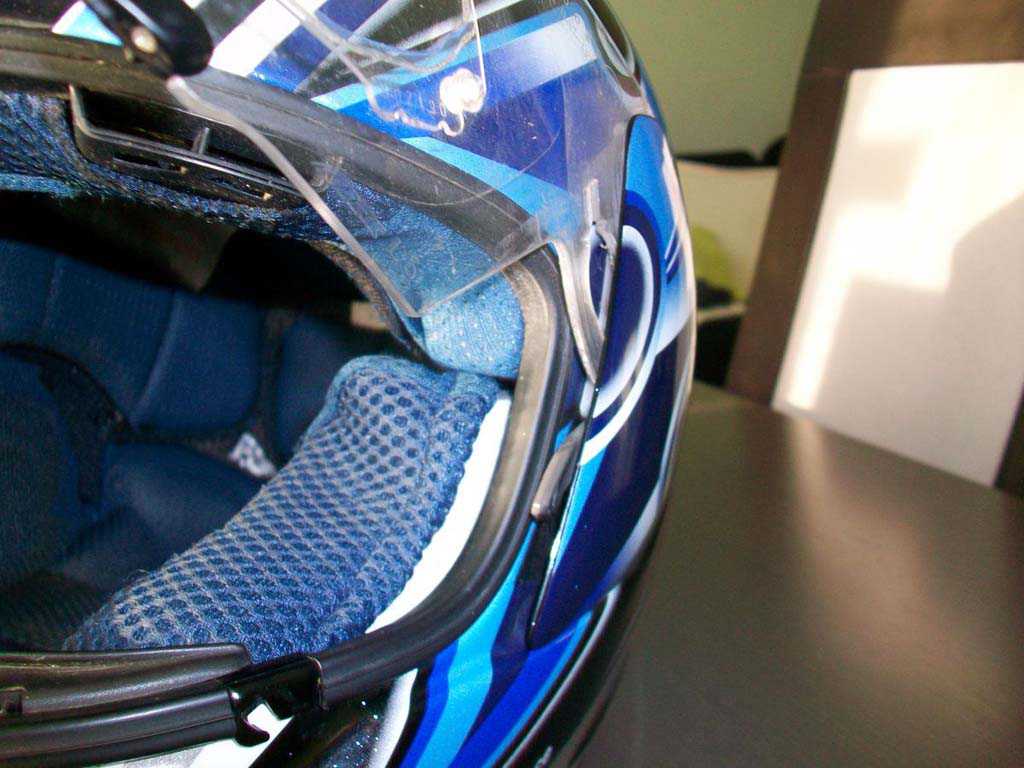

    [*]Abrir la pantalla a tope. Sobresaldrán unas patillas grises de las tapas laterales.
    [/list]100_1755.JPG

      [*]Subir las patillas hacia arriba y desencajar la pantalla (se puede hacer a la vez o primero un lado y luego el otro).
      [/list]

      Para desmontar las tapas laterales (una vez quitada la pantalla) hay que subir la patilla gris hacia arriba y se verá un clip rojo.



        [*]Hay que presionar el clip con un destornillador y la tapa se soltará de abajo. Para quitarla completamente solo hay que sacarla hacia arriba.

        Ya tenemos la pantalla y las tapas fuera.


        Ahora vamos a desmontar el interior. Empezaremos por los acolchados laterales.
        [*]Primero sacarlos de delante (tiene un enganche blanco a presión) y luego de atrás (solo va encajado).
        [/list]


        Y ya tenemos los laterales sacados.

        Ahora les sacamos la funda, no os preocupéis, que los 2 lados son diferentes y vienen marcados tanto en el corcho como en la funda.

        2012-02-04 17.25.28.jpg

        Toca desmontar el casquete superior. Tiene 4 clips, 2 delante y 2 detrás. Salen a presión.


        Ya tenemos el interior desmontado.

        2012-02-04 17.22.56.jpg

        Ahora viene una de las partes más complicadas del tutorial. Meter el casquete y las 2 fundas a la lavadora. Tiraremos de la enciclopedia universal:

        Cariño, cómo lavo esto???

        -Con el programa corto de 30min y 30º, envuelto de la funda para prendas delicadas. :oktio:

        Aprovechamos estos 30 min para desmontar los mecanismos de la visera. Yo he usado una moneda de un céntimo ya que los 2 tornillos son de plástico.(Y por la crisis)

        2012-02-04 17.56.49.jpg

        Ahora lavaremos el interior con una esponja, agua y jabón.

        Sobre todo no olvidéis las correas, es donde se pone más caquita…

        Limpiamos mecanismos, tapas, pantalla y antivaho.

        Bueno ya tenemos todo limpio, toca montarlo todo.

        2012-02-04 18.22.16.jpg

        Empezaremos por el casquete superior (recordad que lleva 4 clips amarillos)

        Le toca el turno a los acolchados laterales. Primero lo encajamos de atrás, luego hacemos el clic y ponemos también el clip del forro.

        Ahora montaremos los mecanismos de la pantalla. No los apretaremos del todo. Vamos a ajustarlo.

        Montamos la pantalla (esto irá bien para ir practicando para luego), la bajamos del todo y hacemos presión en la pantalla del centro hacia el lateral con la mano.


        Apretamos el mecanismo, lo mismo para el otro lado. Así nos aseguramos que la pantalla quede bien ajustada y estanca.

        Volvemos a sacar la pantalla.

        Montamos las tapas laterales, primero encajamos de arriba y luego de abajo dando un toque en la zona donde va la patilla roja.

        Montamos la pantalla y ya tenemos casco reluciente!




Segundamotos, anuncios gratuitos para motoristas Camisetas de Motos Suzuki en la tienda online

#2 BARGUEÑO

BARGUEÑO

    Piloto Moto3

  • Miembros
  • PipPipPipPip
  • 1.990 Mensajes:
  • LocalizacionBargas (TOLEDO)
  • MotoSuzuki gsxr600 k9 negra
  • Modificacionescontrapesos rizoma, tacos anticaida rayza, y Escape Termignoni.+porta puig+led+cupula barracuda.

Publicado 09 febrero 2012 - 06:59

Muy bien explicado....Y tambien ante la duda, Del lavado llamar a la mujer o si vivimos con mama ,,,mami lavame esto, o ¿como podria lavar esto? jajajajaj,,, si es que al final dependemos de las mujeres...saludos desde Toledo.
¡¡¡LA MOTO TE DA LA VIDA¡¡¡PERO TAMBIEN TE LA PUEDE QUITAR...

#3 Stilorobert

Stilorobert

    Wild Card

  • Miembros
  • PipPip
  • 441 Mensajes:
  • LocalizacionTarragona
  • MotoGSX-R 750 2006
  • ModificacionesYoshimura TRC, F.aire BMC, Bugias Iridium, Vinilos Bautista y carbono

Publicado 09 febrero 2012 - 11:46

Gracias Bargueño, si lo puse para hacer más divertido el tutorial pero está basado en hechos verídicos... :yes:No podemos vivir sin ellas, está claro.

#4 BARGUEÑO

BARGUEÑO

    Piloto Moto3

  • Miembros
  • PipPipPipPip
  • 1.990 Mensajes:
  • LocalizacionBargas (TOLEDO)
  • MotoSuzuki gsxr600 k9 negra
  • Modificacionescontrapesos rizoma, tacos anticaida rayza, y Escape Termignoni.+porta puig+led+cupula barracuda.

Publicado 10 febrero 2012 - 08:53

Cierto, madre nada mas que hay 1,,,mujeres que no te kieran a patadas¡¡¡¡¡jajajajaj
¡¡¡LA MOTO TE DA LA VIDA¡¡¡PERO TAMBIEN TE LA PUEDE QUITAR...

#5 GSXR 69

GSXR 69

    Rookie

  • Miembros
  • Pip
  • 49 Mensajes:

Publicado 10 febrero 2012 - 01:38

Muy guapo el tutorial y muy bien explicado.Una pregunta como hacemos para quitar si uno de los laterales por mas que subas la patilla de plastico gris no sale la pantalla de una lateral como lo hacemos para que no se ronpa porque la sensacion es que si sigo suvido se va cascar todo el lateral.gracias y un saludo

#6 Stilorobert

Stilorobert

    Wild Card

  • Miembros
  • PipPip
  • 441 Mensajes:
  • LocalizacionTarragona
  • MotoGSX-R 750 2006
  • ModificacionesYoshimura TRC, F.aire BMC, Bugias Iridium, Vinilos Bautista y carbono

Publicado 10 febrero 2012 - 03:15

Muy guapo el tutorial y muy bien explicado. Una pregunta como hacemos para quitar si uno de los laterales por mas que subas la patilla de plastico gris no sale la pantalla de una lateral como lo hacemos para que no se ronpa porque la sensacion es que si sigo suvido se va cascar todo el lateral. gracias y un saludo

En principio no hace falta subir la palanca gris a tope del todo, cuando la subes 3/4 ya ves que se desencaja la pantalla del mecanismo. A mi también me lo parecía pero salió. Si lo ves muy muy chungo prueba a subir la patilla gris y metes el destornillador para empujar el seguro rojo, y así quitas primero la tapa y viéndolo seguro que sacas la pantalla. Aunque lo suyo es primero quitar la pantalla.

#7 Camarosi

Camarosi

    Camarosi

  • Miembros
  • PipPipPipPipPipPip
  • 6.354 Mensajes:
  • LocalizacionSant Andreu de la Barca - Barcelona

Publicado 13 febrero 2012 - 11:26

:oktio:
Imagen Publicada

#8 Dokken

Dokken

    Rookie

  • Miembros
  • Pip
  • 123 Mensajes:
  • LocalizacionAlcalá de Henares
  • MotoSuzuki GSXR750 2000
  • ModificacionesDecoración Lucky Strike. Latiguillos metálicos. Discos floreados.

Publicado 14 febrero 2012 - 11:27

De P.M. Muy Currado! :yes:Gracias!
Imagen Publicada

#9 Stilorobert

Stilorobert

    Wild Card

  • Miembros
  • PipPip
  • 441 Mensajes:
  • LocalizacionTarragona
  • MotoGSX-R 750 2006
  • ModificacionesYoshimura TRC, F.aire BMC, Bugias Iridium, Vinilos Bautista y carbono

Publicado 16 febrero 2012 - 10:45

Bueno, me acabo de pillar una pantalla iridium azul, así que a desmontar pantalla otra vez! :yahoo:Me alegra que os guste.Un saludo

#10 Stilorobert

Stilorobert

    Wild Card

  • Miembros
  • PipPip
  • 441 Mensajes:
  • LocalizacionTarragona
  • MotoGSX-R 750 2006
  • ModificacionesYoshimura TRC, F.aire BMC, Bugias Iridium, Vinilos Bautista y carbono

Publicado 16 febrero 2012 - 03:07

Bueno, me acabo de pillar una pantalla iridium azul, así que a desmontar pantalla otra vez! :yahoo: Me alegra que os guste. Un saludo

Por cierto, hasta el 20 de febrero está por 38€ envio incluido 24h.

#11 Stilorobert

Stilorobert

    Wild Card

  • Miembros
  • PipPip
  • 441 Mensajes:
  • LocalizacionTarragona
  • MotoGSX-R 750 2006
  • ModificacionesYoshimura TRC, F.aire BMC, Bugias Iridium, Vinilos Bautista y carbono

Publicado 07 marzo 2012 - 07:42

Aquí está el resultado con la pantalla Iridium Azul. El resultado, impresionante! http://img88.imageshack.us/img88/2177/1001840s.jpghttp://img9.imageshack.us/img9/8462/1001837q.jpg
